ЗАМЕР ЛОДКИ ПВХ

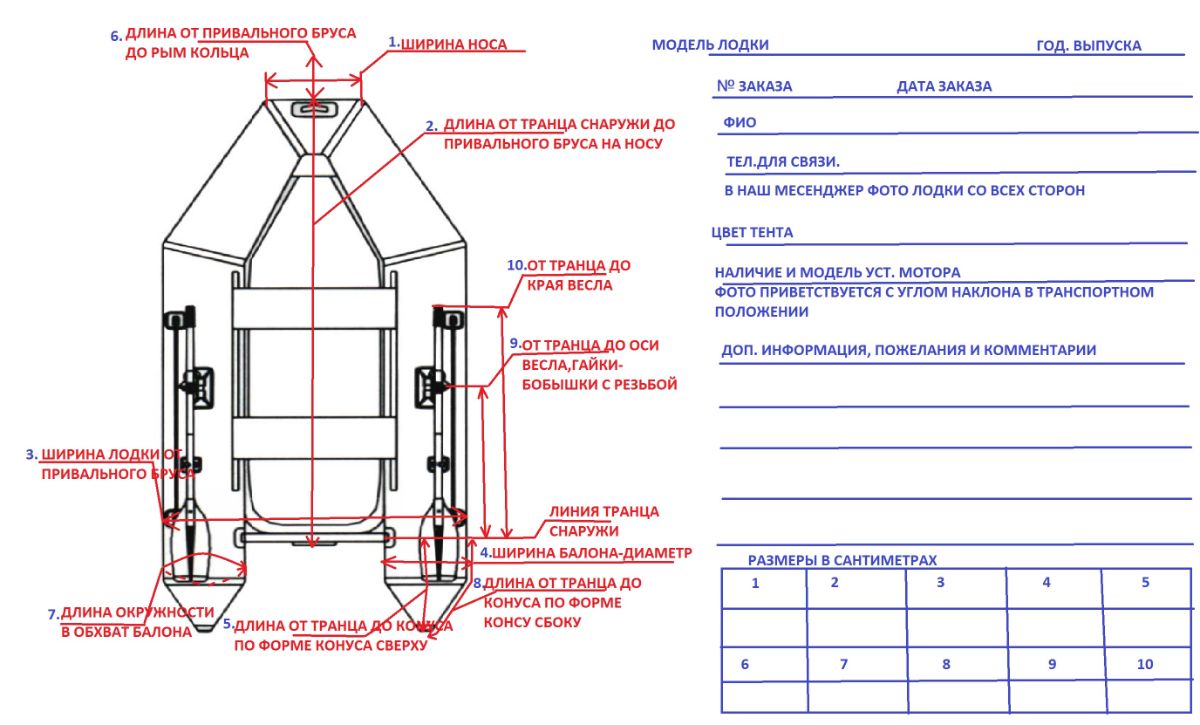

СХЕМА ЗАМЕРА ДЛЯ КЛИЕНТА



ССЫЛКА НА СХЕМУ ЗАМЕРА СКАЧАТЬ И РАСПЕЧАТАТЬ

распечатывать не обязательно достаточно прислать размеры по почте или в месенджер указав модель лодки и год выпуска, так же можно прислать фото листка бумаги с пронумерованными размерами в сантиметрах.


ОПРЕДЕЛЕНИЕ РАЗМЕРОВ ДЛЯ СХЕМЫ

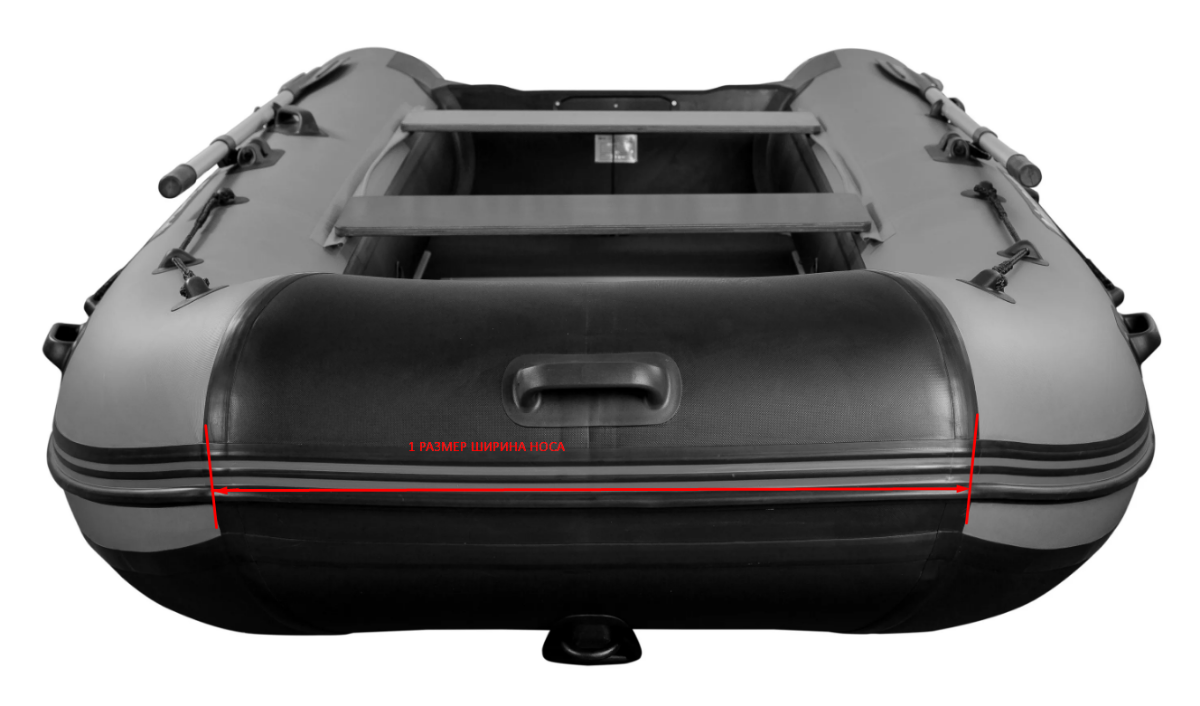

1. ШИРИНА НОСА ОТ ШВОВ НОСОВОГО БАЛОНА ПО ПРИВАЛЬНОГО БРУСА

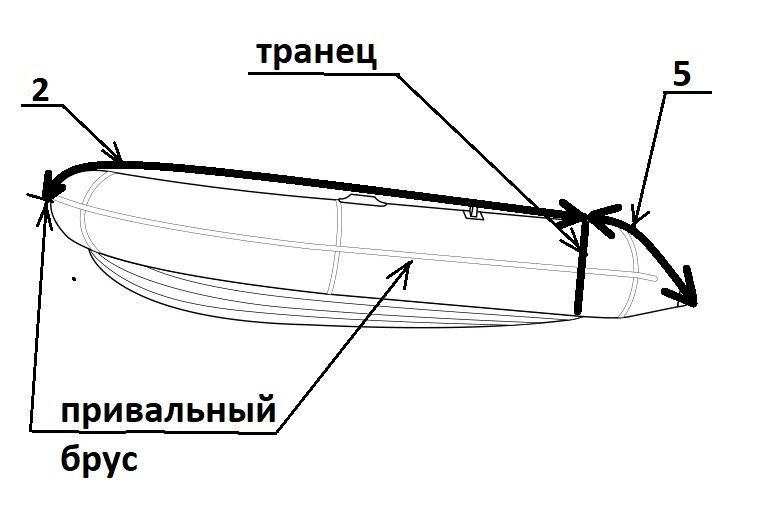

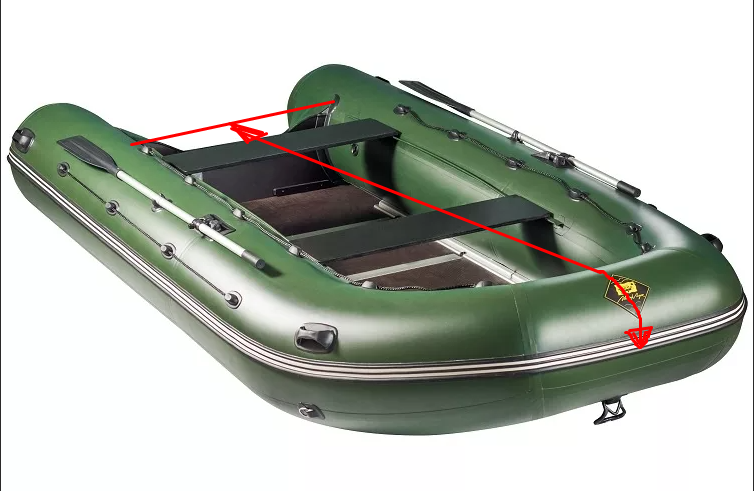

2. ДЛИНА ОТ ПРИВАЛЬНОГО БРУСА В НОСУ ЛОДКИ ДО ТРАНЦА СНАРУЖИ.

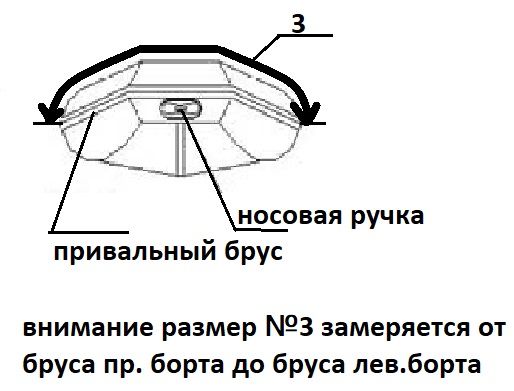

3. ШИРИНА ПОПЕРЕК ЛОДКИ ОТ ПРИВАЛЬНОГО БРУСА ДО ПРИВАЛЬНОГО БРУСА В РАЙОНЕ ТРАНЦА ЧЕРЕЗ ВЕСЛА.


4. ШИРИНА БАЛОНА-ДИАМЕТР БАЛОНА.

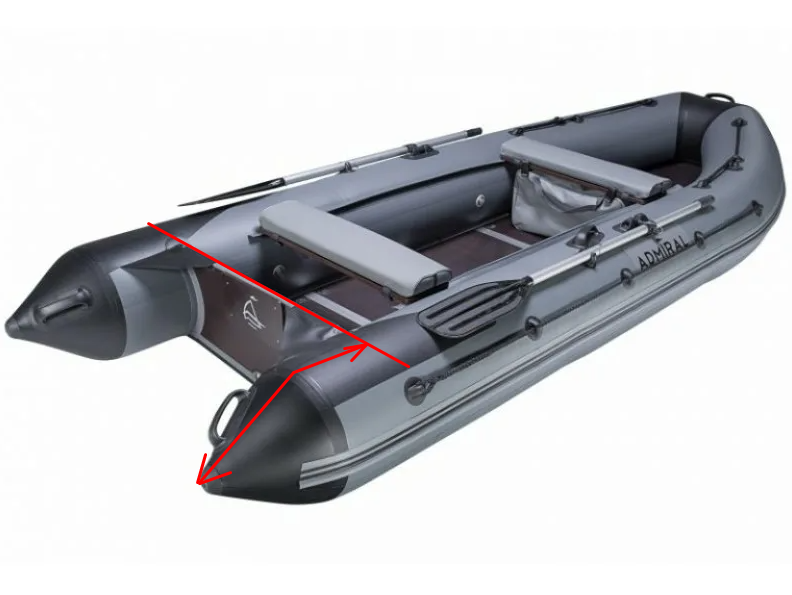

5. ДЛИНА ОТ ЦЕНТРА КОНУСА ДО ЛИНИИ ТРАНЦА ПО ФОРМЕ КОНУСА.

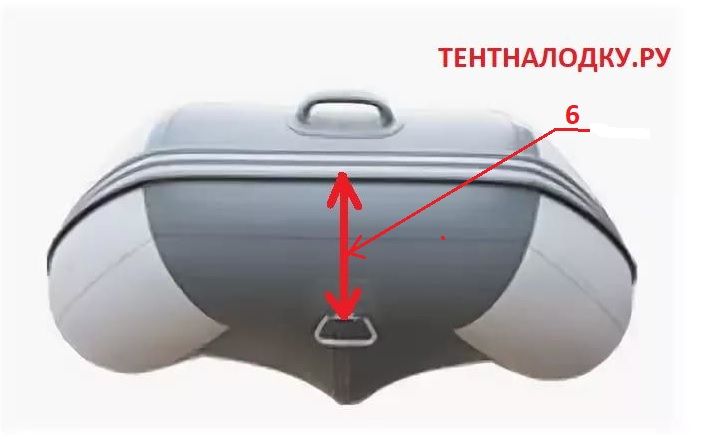

6.ДЛИНА ОТ ПРИВАЛЬНОГО БРУСА В НОСУ ВНИЗ ДО РЫМА ИЛИ РУЧКИ (ЗА КОТОРЫЙ ВЫТАСКИВАЮТ ЛОДКУ ИЗ ВОДЫ ЛЕБЕДКОЙ.

  • ЕСЛИ РЫМА НЕТ, А ЕСТЬ РУЧКА ВЫШЕ, ТО ОТ ПРИВАЛЬНОГО БРУСА ДО ЦЕНТРА РУЧКИ ВВЕРХ ДЛИНУ. ЛИБО РАЗМЕР ПРЕДПОЛОГАЕМОЙ В БУДУЩЕМ РЫМЕ

7. ДЛИНА ОКРУЖНОСТИ - ОБХВАТ РУЛЕТКОЙ БАЛОНА В САМОМ ШИРОКОМ МЕСТЕ ОБЫЧНО ЗА ТРАНЦЕМ.

8. РАЗМЕР ДЛИНЫ ФОРМЫ КОНУСА ПО ЛИНИИ ПРИВАЛЬНОГО БРУСА ОТ ЛИНИИ ТРАНЦА.

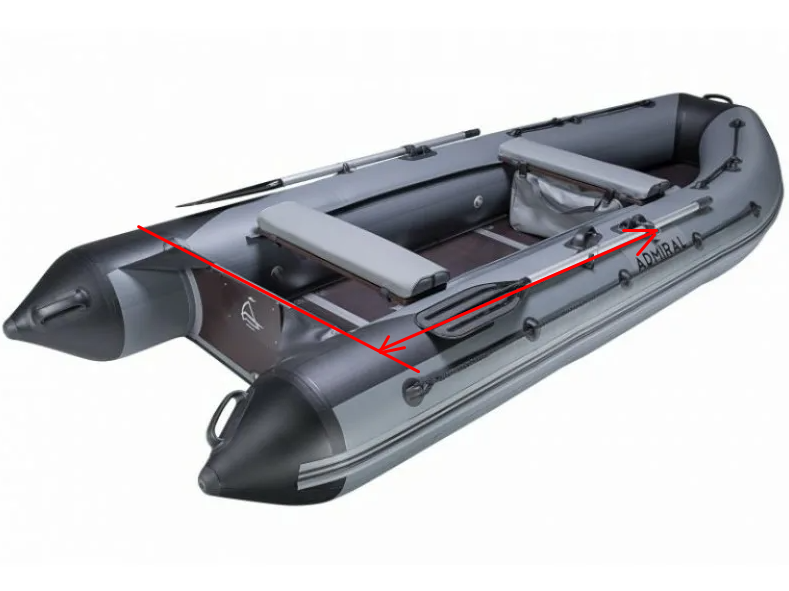

9. ДЛИНА ОТ ЛИНИИ ТРАНЦА СНАРУЖИ ДО ОСИ ВЕСЛА-БОБЫШКИ ГАЙКИ С РЕЗЬБОЙ.


10. ДЛИНА ОТ ЛИНИИ ТРАНЦА СНАРУЖИ ДО КРАЯ РУЧКИ ВЕСЛА.

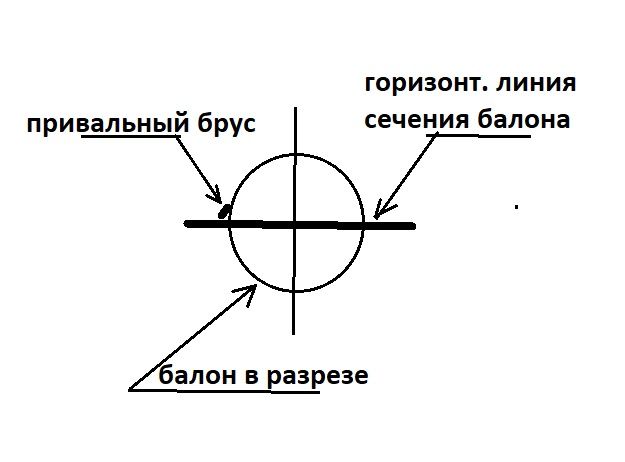

  • ВНИМАНИЕ ПРИВАЛЬНЫЙ БРУС ПРЕДПОЛОГАЕТ ГОРИЗОНТАЛЬНОЕ СЕЧЕНИЕ БАЛОНА (БРУС БЫВАЕТ ШИРОКИЙ ОПРЕДЕЛИТЕ ЛИНИЮ ЗАМЕРА БЛИЖЕ ЦЕНТРУ СЕЧЕНИЯ КРУГА)
  • ПРЕДОСТАВИТЬ ФОТО ЛОДКИ ОБЩИЙ ВИД С НОСА, ПРОФИЛЬ И ВИД НА  КОРМУ.
